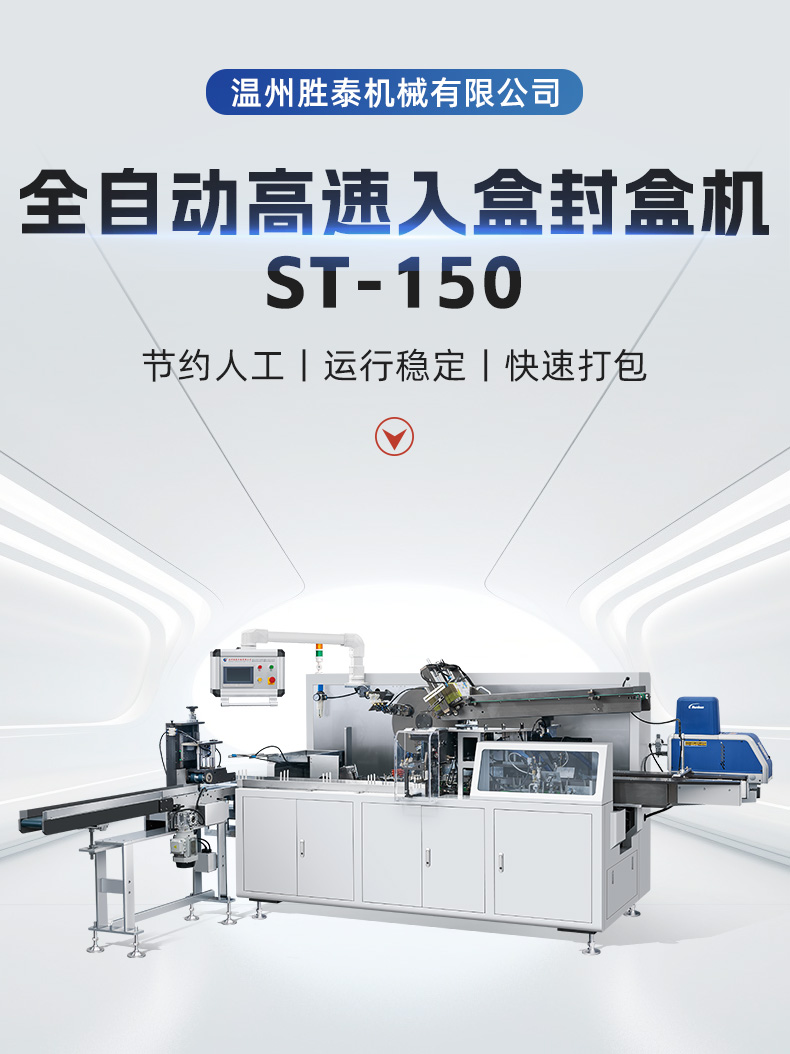

本设备用于单粒装盒机包装,采用伺服传动及PLC控制系统,存储纸盒平台,自动打盒机构,旋转式吸盘自动取盒至输送机构并开盒成型然后送至撑盒机构;然后模具将产品推入纸盒,纸盒行进过程中自动喷胶机封盒并送出包装机。
对比以前设备的改进:
1、推纸入盒,现改用伺服推纸,使推纸速度、长度可调,对纸巾要求降低,能完美适用于各种材质的纸,可达130盒/分钟稳定速度。
2、理料输送带的改进,现改用同步带传动,声音更小、操作更换方便、维护成本降低。
3、输送带压纸螺杆改气缸,使调整更方便快捷稳定,不会出现上下松动。
4、输送带螺杆换导轨,增加稳定度,使其运动更流畅。
5、长度调节螺杆换成滚针螺杆,使调节更准,无间隙晃动。
6、旋转吸盘下纸盒速度可达130盒/分钟稳定速度。

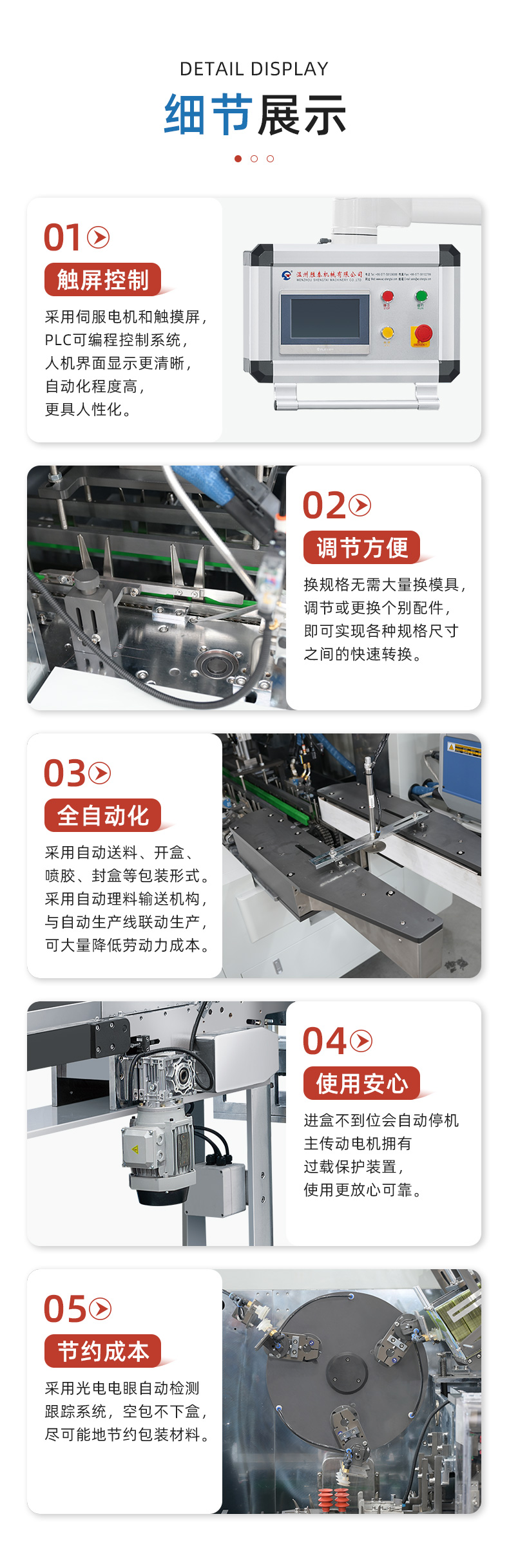

1、采用自动送料、开盒、喷胶、封盒等包装形式,结构紧凑合理,操作调整简单。
2、采用伺服电机和触摸屏,PLC可编程控制系统,人机界面显示更清晰,自动化程度高,更具人性化。
3、采用自动理料输送机构,方便与自动生产线联动生产,可大量降低劳动力成本。

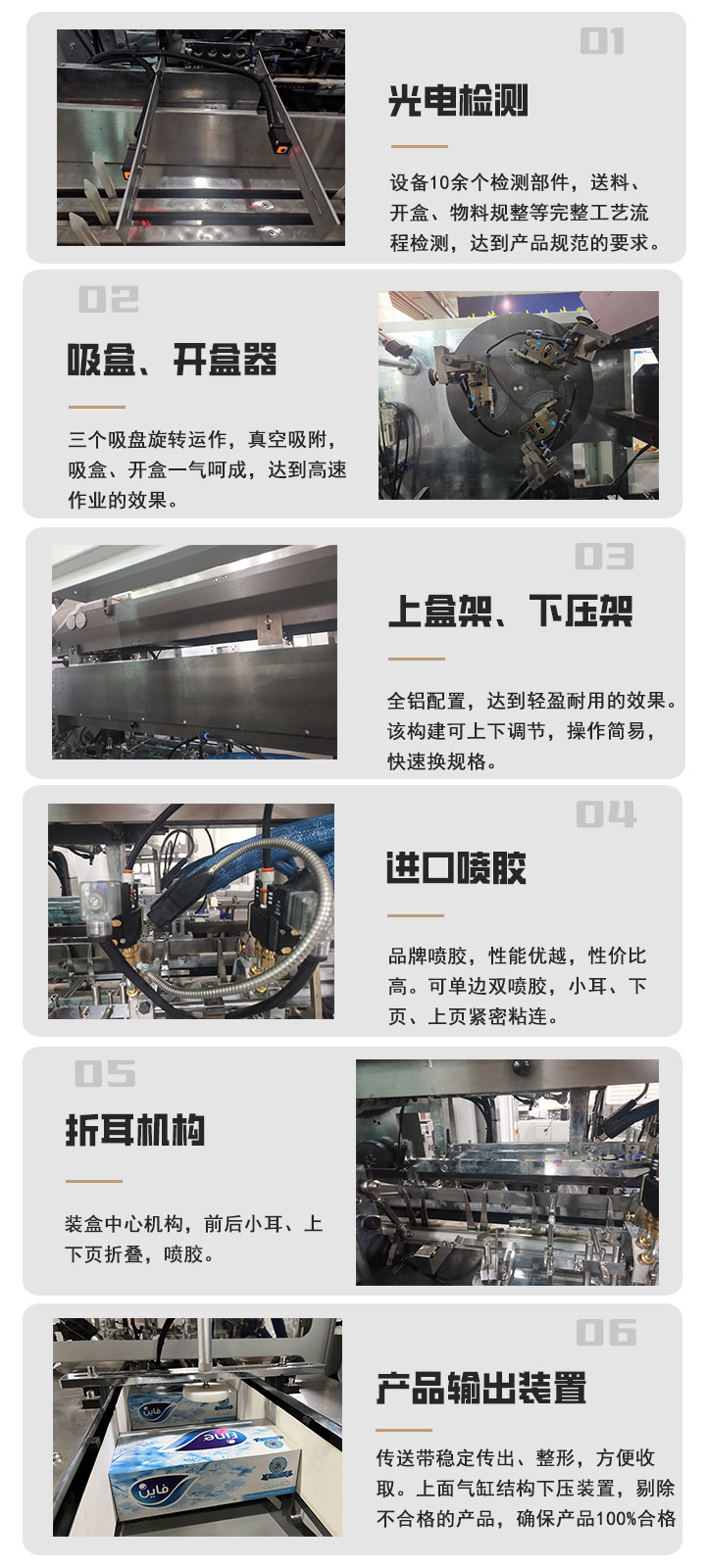

4、采用光电电眼自动检测跟踪系统,空包不下盒,最大限度地节约了包装材料。
5、包装范围大,调节方便,各种规格尺寸之间可实现快速转换。
6、更换规格无需大量更换模具,只需调节或更换个别配件即可实现。
7、采用纸巾进盒不到位自动停机和主传动电机过载保护装置,使用更安全可靠。

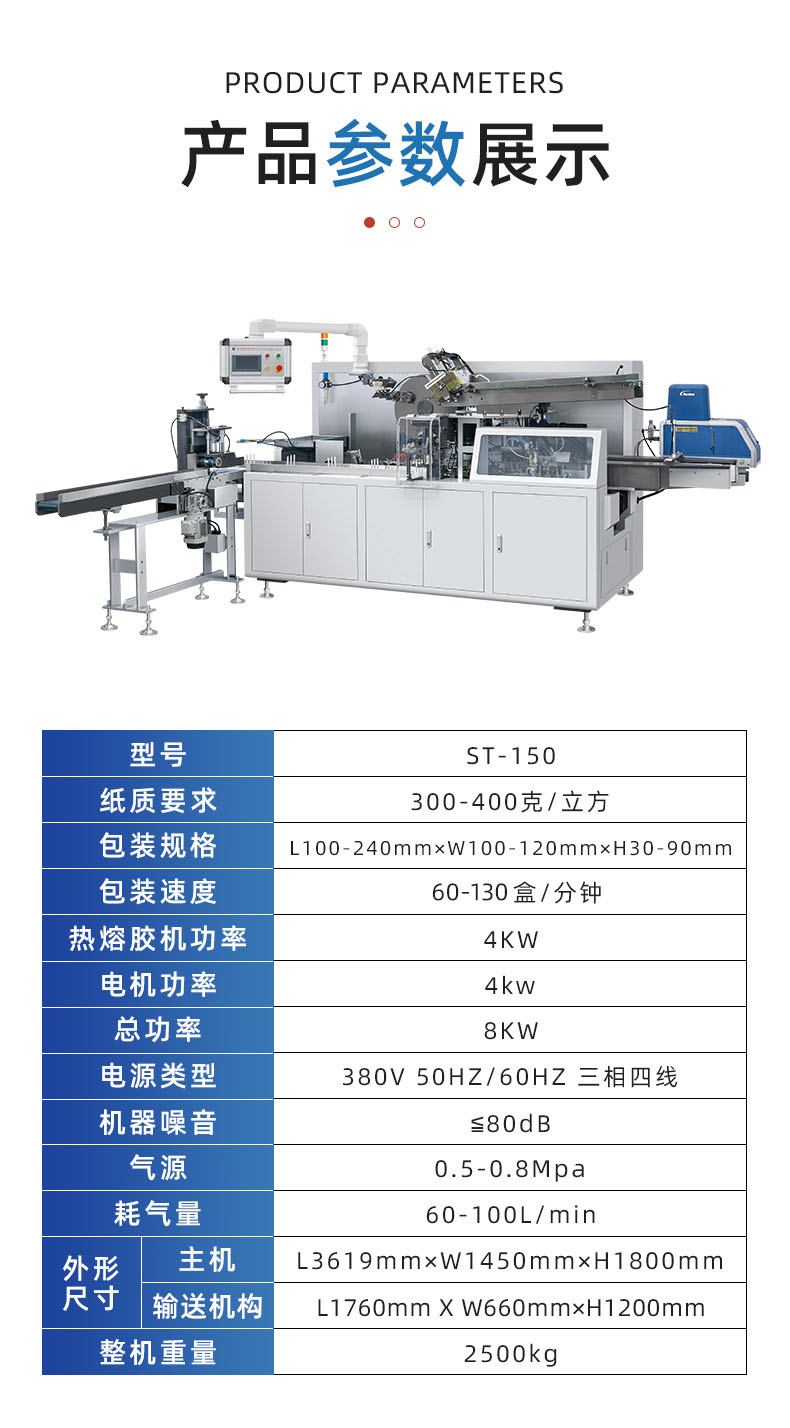

项目型号 |
ST-150全自动高速入盒封盒机 |
纸质要求 |
300-400g/m³ |
最大包装规格 |
L(100-240)mm×W(100-120)mm×H(30-90)mm |
装盒机速度 |
80-130盒/分钟 |
热熔胶机功率 |
4kw |
伺服电机功率 |
4kw |
总功率 |
8kw |
电源类型 |
三相四线 380V 50HZ/60HZ |
机器噪音 |
≤80dB |
气源 |
0.5-0.8Mpa |
耗气源 |
60-100L/min |
主机外形尺寸 |
L3619×W1450×H1800mm |
输送机构尺寸 |
L1760×W660×H1200mm |
装盒机整机重量 |
2500kg |
